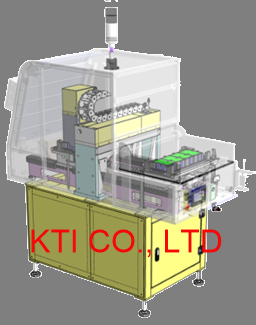

KTIのPCB基板分割装置は、そのクラスで最もユニークな製品です

基板分割機とは、シート基板に複数並べられた基板を、同時に多く割る装置のことです。基板分割機の利用によって生産効率が上がります。 ルーター加工やダイシング加工のほか、プレス加工や押切加工などの種類があります。

プリント基板には、ガラス基材、コンポジット基材、紙基材などがあり、基板分割機によってはすべての基材を加工可能です。

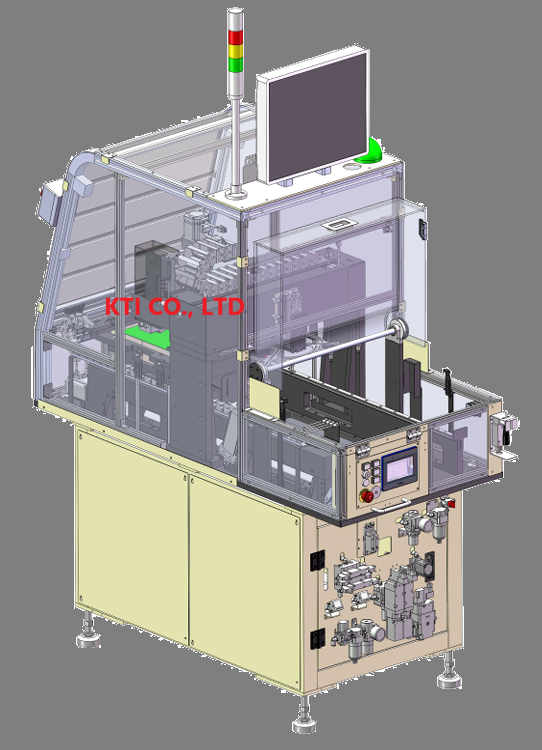

1. ルーター分割機：PCB基板の厚みが0.4mm〜2mmであれば分割可能で、縦・横・斜めなどの方向に割れます。 分割したい座標を装置に入力すれば基板の機種変更が簡単ですが、ルーター加工による粉が多く、治具設計と粉塵のバキュームシステムの設計にノウハウが必要です。 また、基板を割るときに基板の繊維のヒゲが分割面に出ますが、2回切削すると減らせます。基板に実装する部品の高さに限界があり、分割速度は遅めです。

2. プレス分割：1枚の分割箇所すべてを同時に1ショットで分割できるため、素早く分割可能です。プリント基板に実装する部品が高くても分割できます。 分割時に発生する粉が少なく、大量生産に向いています。しかし、分割用型を用意するため製作費が高額で、分割時に発生する基板へのストレスが大きく、基板品質不良に影響を与えます。

3. 押切分割：ルーター分割・プレス分割では初期投資が大きいため、生産数が多くない場合に向いています。紙基材の分割には適していません。

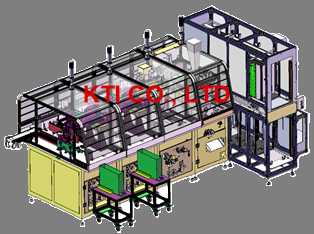

基板の分割は、V溝用とミシン目用分割基板があります。KTIは、ミシン目用分割基板、Vカット溝分割基板、および、ミシン目分割とVカット分割混在の複合式分割基板の自動分割機を提供しています。
